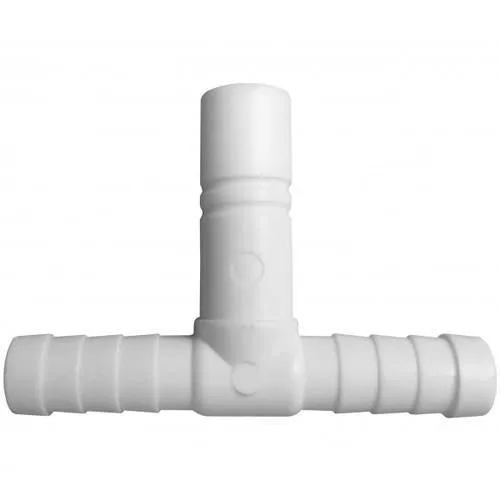

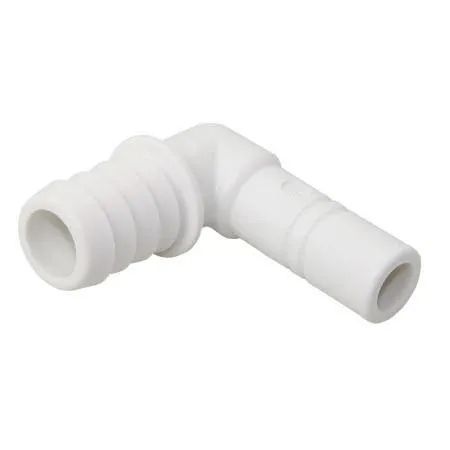

13mm(1/2インチ)ホース用アダプター
19mm(3/4インチ)ホース用アダプター

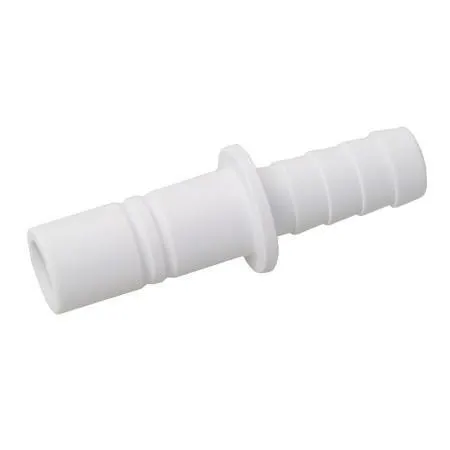

本システム専用15mmホースと他社製ホースを接続するためのアダプターです。他社製ホースに接続するためのタケノコジョイントとダブルグリッパージョイントのオスからなります。対応ホース径は13mmまたは19mmの各2種類あります。
簡単で強固！時間もコストも抑えつつ、実現したい配管レイアウトが自由自在！
クイックコネクト配管システムは原則として専用のジョイントパーツと15mmの専用ホースを組み合わせて配管設備を作成するシステムです。使用感は庭用ホースなどでお馴染みの「カチットジョイント」とよく似ており、特別な工具を使用せずに挿し込むだけで高い水圧に耐える強固な配管設備を作成できます。接続部の取り外しも手で簡単に行えるため、将来的に配管レイアウトを変えたい場合やパーツの取り替え作業を行なう際にも簡単に作業が出来るほか、劣化していないパーツは再利用も可能なため時間やコストを大幅に節約することができます。
クイックコネクト配管システムの特徴
・独自の「ダブルグリッパー」ジョイントで高圧に耐える配管設備を実現可能です。
・挿し込むだけの簡単施工で作業時間を大幅に短縮でき、将来的なパーツ交換なども超カンタン！
・専用ホースは曲げ半径最小75mmまで対応可能なので高い自由度で配管の取り回しが可能です。
・クイックジョイント対応のWhale社製ポンプにそのまま接続可能。クリップやクランプは不要です。
・目盛りが印字された温水用、冷水用の2種類のホースがあり、わかりやすく色分けが可能。
・原則として専用パーツのみ接続可能なシステムですが、アダプターで他社システムにも対応可能です。
クイックコネクト配管システム 主な仕様
| ホースタイプ | 外径 | 全長 | 最小曲げ半径 | 推奨水圧 | 推奨水温 | 最低耐用温度（保管時） |
|---|---|---|---|---|---|---|
| 温水用（赤） | 15mm | 10mまたは50m | 75mm | 6bar（90psi）まで | 65℃まで | -40℃ |
| 冷水用（青） | 15mm | 10mまたは50m | 75mm | 12bar（180psi）まで | 20℃まで | -40℃ |
クイックコネクト配管システム 脱着方法
STEP1：専用ホースを切断します
ホースを適切な長さに切断します。本システムには必ず専用のホースが必要です。また、切断面がまっすぐになるように切り、バリなどが出た場合はきれいに落としてください。Whale社の専用カッター（WX7950）の使用をお勧めします。
STEP2：ジョイントにホースを挿し込みます
挿し込む際、途中まではほぼ抵抗なくスポッと入り、一度「引っ掛かり」を感じます。更に挿し込むとホースが奥まで入り込みます。本システムの接続ジョイントは「カチッと感」が2段階（＝ダブルグリッパー）になっておりますので、一番奥までしっかりと挿し込んで下さい。
STEP3：ジョイントからホースを取り外します
ジョイント内部に見えるグレーの固定パーツをジョイント内に押し込みます。これでロックが外れますのでホースを引き抜いてください。
